(9.2米高)铝合金脚手架结构图

来源:admin  发布时间:2021-01-22 14:04:33

铝合金脚手架结构图


作业平台9.2米高(结构效果尺寸图附在最后)



<五层+护栏一层>规格尺寸:搭建起来后尺寸:长1.836米,宽1.476米,整体高度10.2米;作业平台高度9.2米



完整的一套10.2米高铝合金脚手架包括哪些配件?



第一层包含:架片2片;横杆4根;斜杆2根;踏板1块;A型脚轮4个;挂梯1个;稳定斜撑一组;


第二层包含:架片2片,横杆2根,斜杆2根,踏板1块,挂梯1个。


第三层包含:架片2片,横杆2根,斜杆2根,踏板1块,挂梯1个。


第四层包含:架片2片,横杆2根,斜杆2根,踏板1块,挂梯1个。


第五层包含:架片2片,横杆2根,斜杆2根,踏板1块,挂梯1个。


护栏一层包含:护栏架片2片,横杆2根。


注意:1.“并非所有的配件都是必须要有的,其中,轮子;挂梯;稳定斜撑;以及护栏可以根据实际使用场景决定需要的数量。”


2.图片中的尺寸仅为<上海术业金属制品有限公司>销售量最高的铝合金脚手架尺寸,如果您有其他尺寸要求,我们可以根据您的尺寸要求生产。

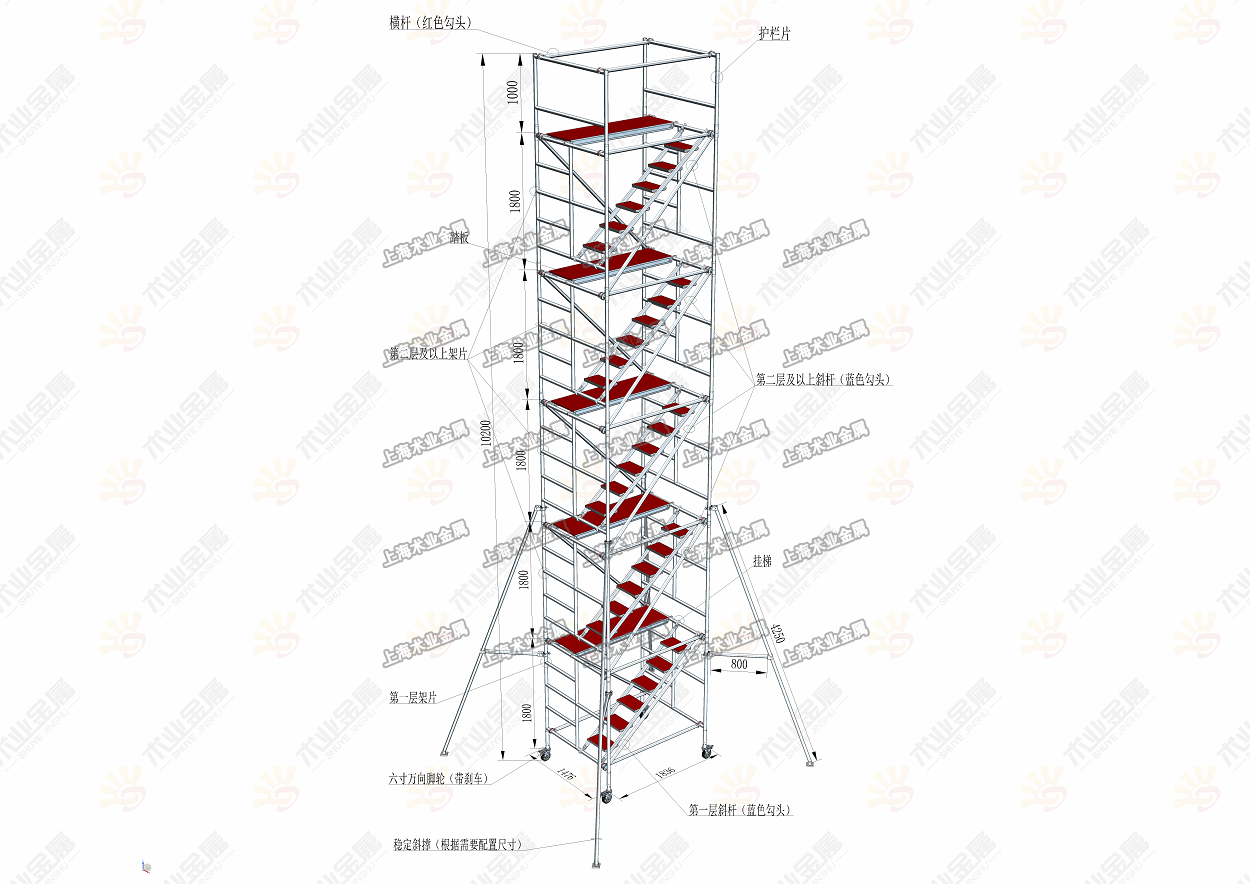

(五层+护栏一层)铝合金脚手架结构效果图


{xunruicms_img_title}
