搭建案例：桁架结构-识别飞机装置

搭建地点：由于项目的保密性，不便告知

桁架规格：

主架：300*300目字方通三角架

支撑：1.300*300（两面斜管）目字方通铝架

           2.直径50mm厚度3mm的铝合金圆管，两端焊接铝合金单扣；

面板：孔直径10mm，厚度2.0的6061冲孔铝板。

桁架搭建尺寸：主架平面尺寸：12米*12米（背后带支撑）（方案图纸附在下方）

桁架材料标准：高硬度高强度国标铝合金6061-T6（提供铝材合格证）;

主架：300*300目字方通三角架：主管直径50mm，厚度3mm，副管直径25mm，厚度2mm；小管直径20mm，厚度2mm

支撑：300*300（两面斜管）目字方通铝架：主管直径50mm，厚度3mm，副管直径25mm，厚度2mm；小管直径20mm，厚度2mm

安全承重及跨度：主架300*300目字方通三角架中间不加立柱建议跨度12米，平均承重500KG；300*300（两面斜管）目字方通铝架中间不加立柱建议跨度12米，平均承重500KG（出厂前出具承重测试报告）。

上海术业提供免费产品图纸、提供最经济实惠的产品搭建方案，支持视频验厂，所有铝制品均支持定制，如果您有需求，欢迎咨询厂家销售经理

咨询热线13788901550（微信同号）尹经理。

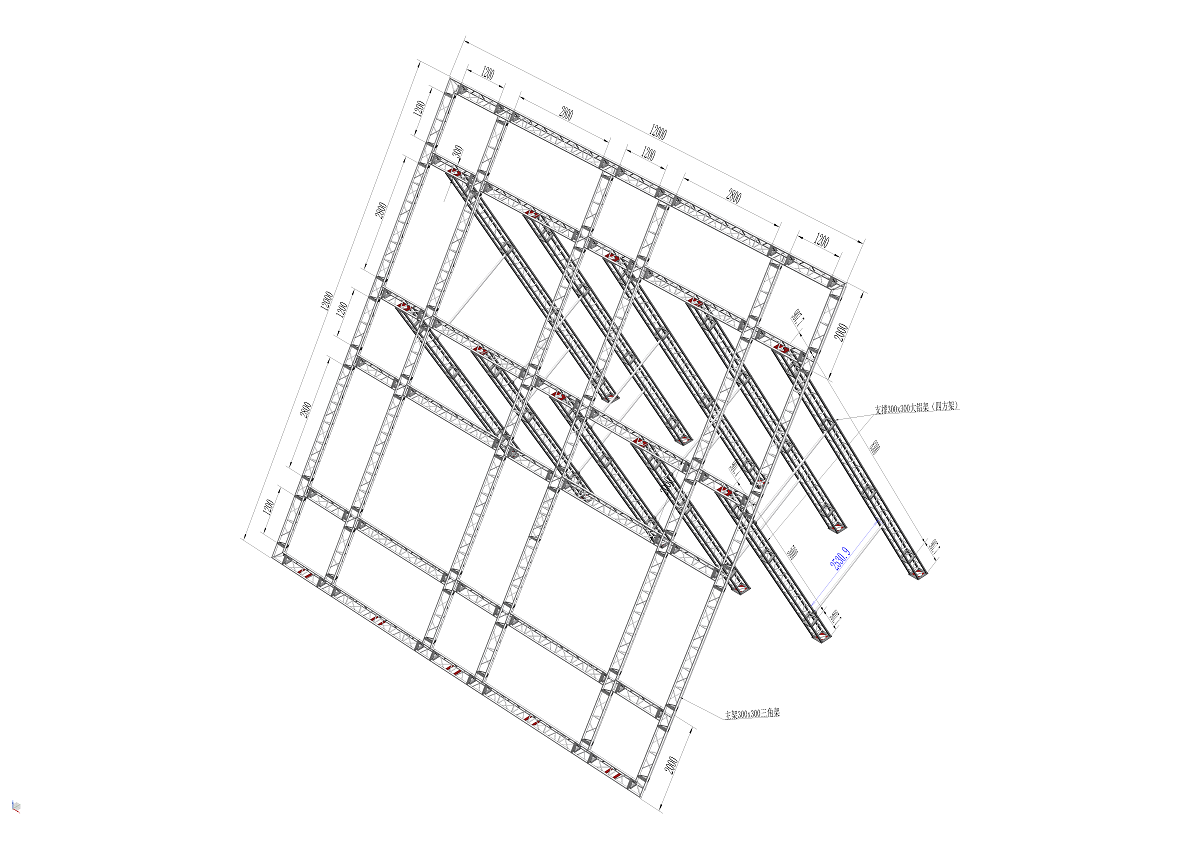

方案图纸

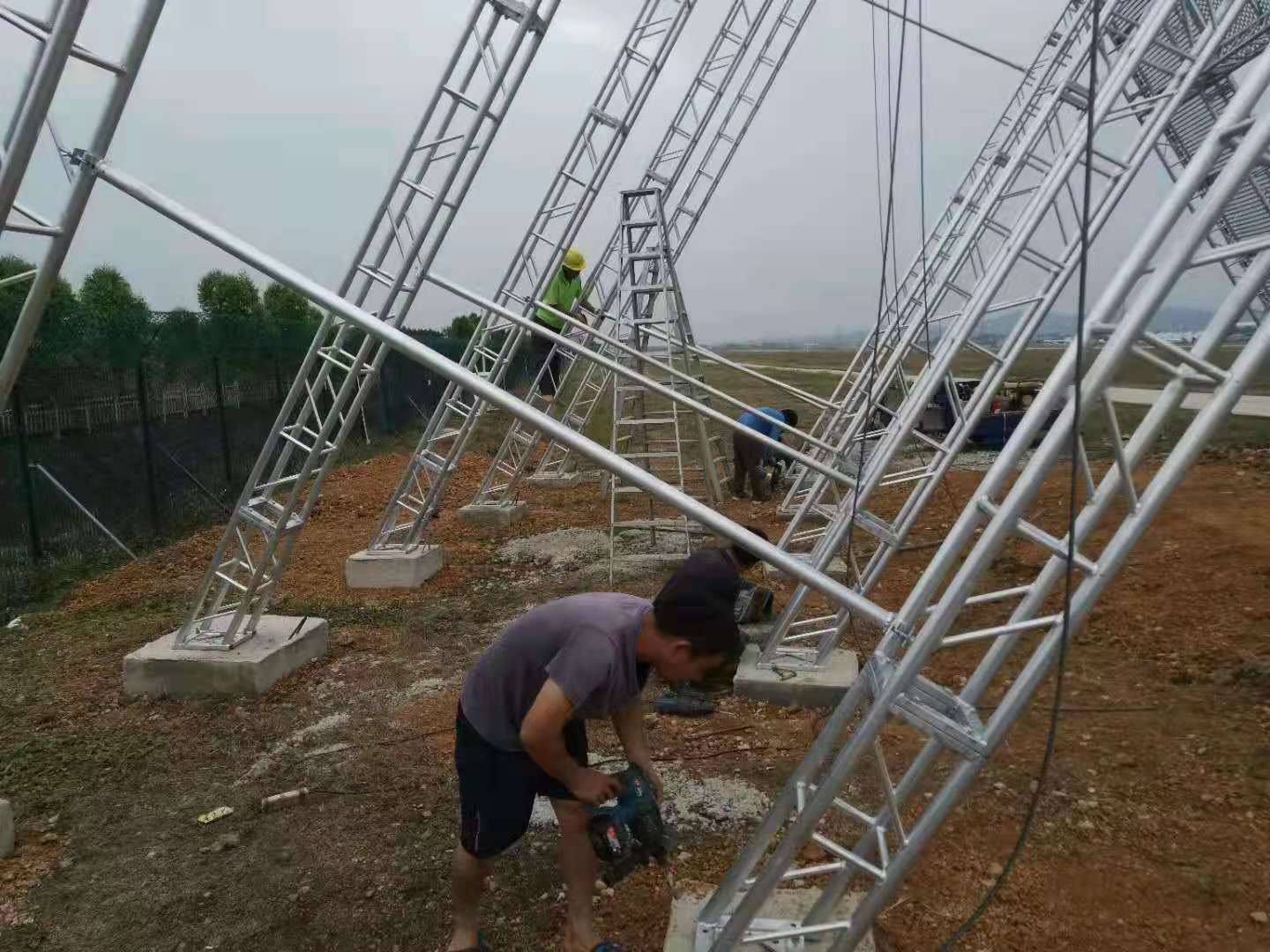

实例搭建图1

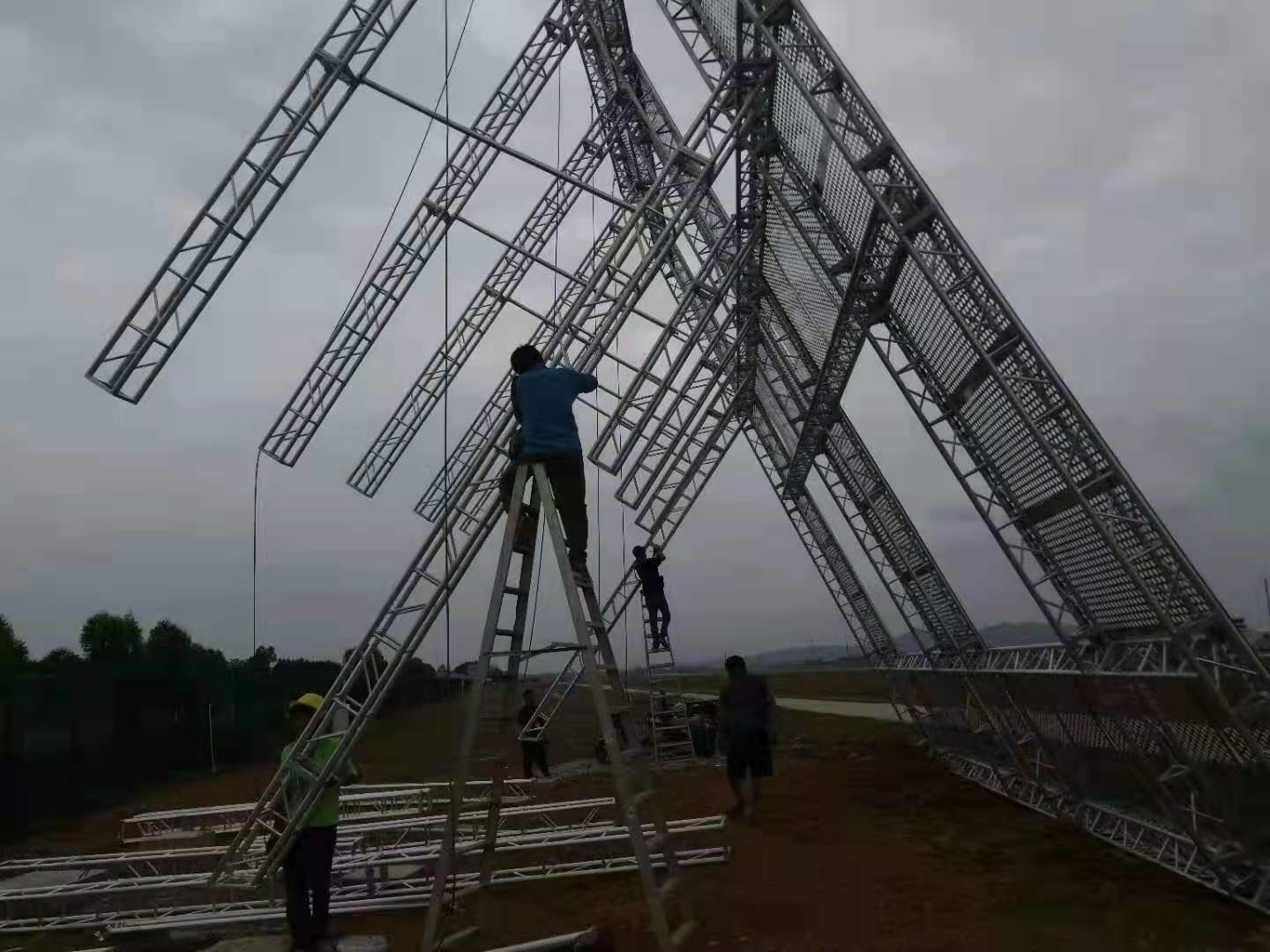

实例搭建图2

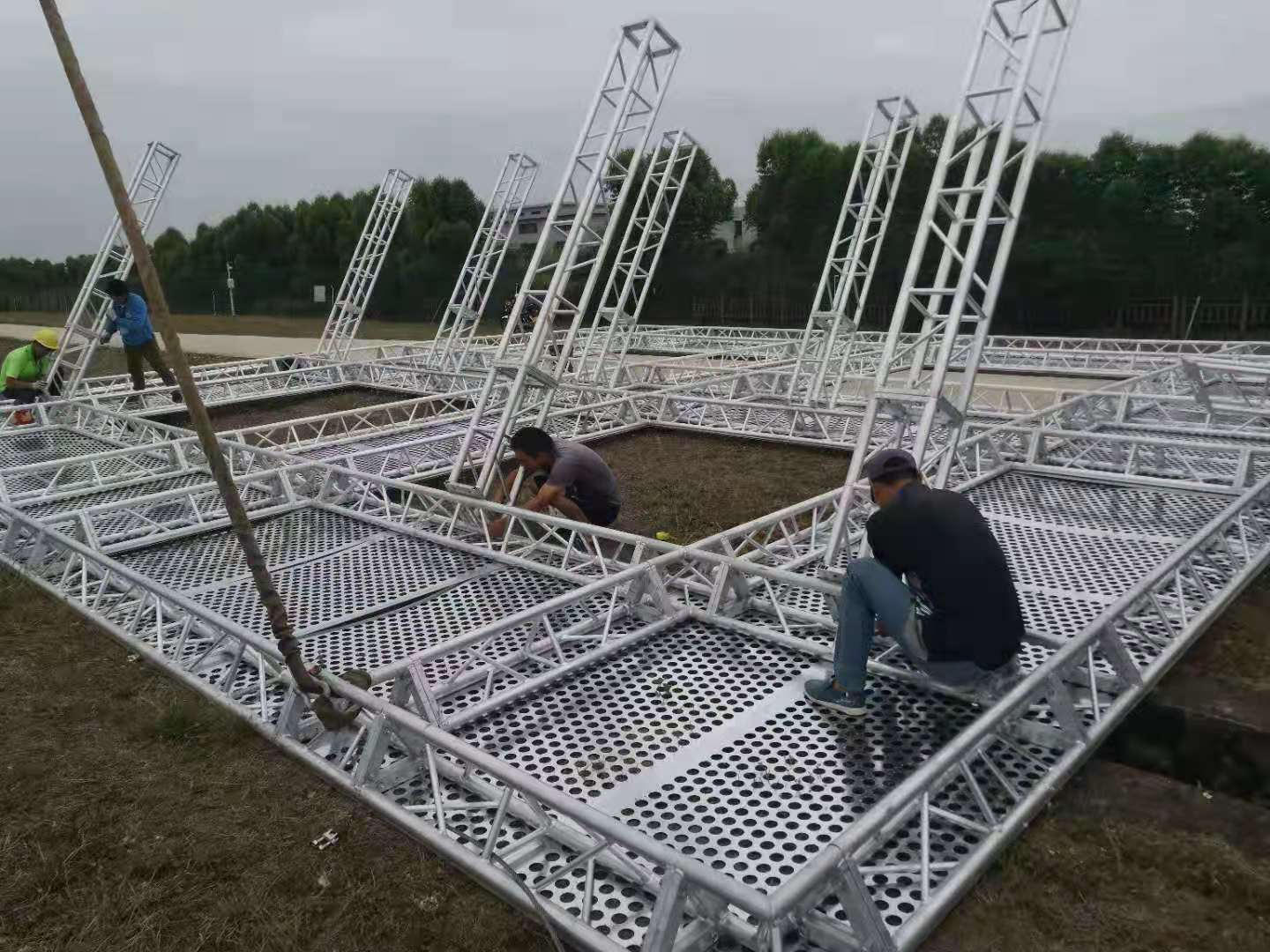

实例搭建图3
