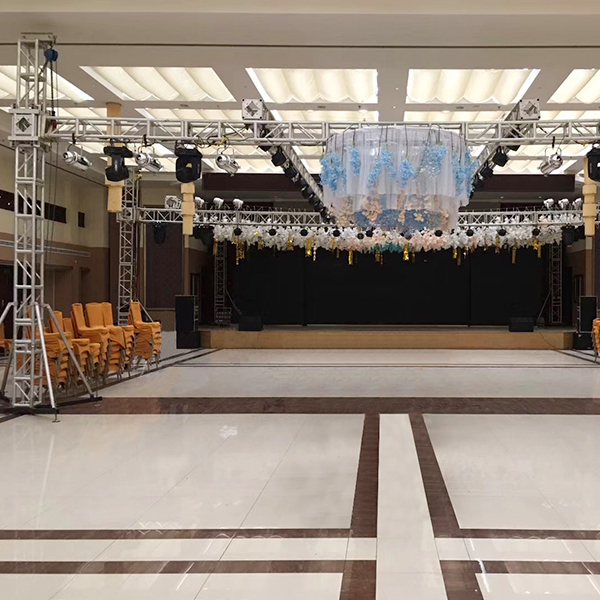

搭建案例:活动舞台灯光架
搭建地点:宁波

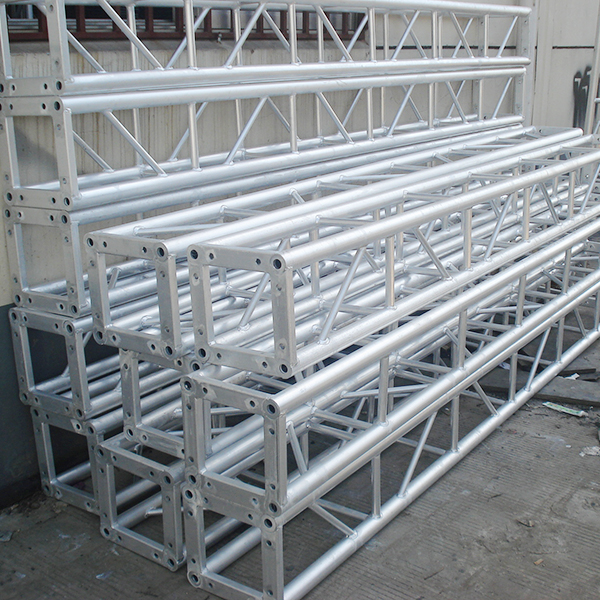

桁架规格:舞台背景架:200*200方管小铝架;舞台灯光架:400*400(两面斜管)目字方通铝架
桁架自重:200*200方管小铝架:2.7kg;400*400(两面斜管)目字方通铝架:9.5kg。
桁架材料标准:高硬度高强度国标铝合金6061-T6(提供铝材合格证);
(背景架)200*200方管小铝架:主管:25*25*2方管,接口:25*25*2,副管25*25*1.0方管,无斜管;(灯光架)400*400(两面斜管)目字方通铝架:主管直径50mm,厚度3mm,副管直径25mm,厚度2mm;小管直径20mm,厚度2mm。
安全承重及跨度:200*200方管小铝架中间不加立柱厂家建议跨度8米,平均承重200KG;400*400(两面斜管)目字方通铝架中间不加立柱建议跨度16米,平均承重500KG。(出厂前出具承重测试报告)
搭建说明:
1.搭建喷绘架时背后需要桁架支撑(靠墙的可以不搭支撑),可采用支撑方式如:一字支撑,E形支撑,U形支撑或三角支撑等。另外如若在户外长期使用,建议背后支撑上面增加配重,可以在支撑上放置铁块、小水箱。
2.搭建升降型灯光架需要配置升降设备配件如方套、反头、稳定铁底座(带斜撑)、吊带,吊葫芦、铝横担等
铝合金桁架质量轻便,采用国标铝材6061-T6,即使是长期放置户外风吹日晒雨淋,十年后也不会生锈,相对铁桁架更耐用,搬运搭建中更省人工。
上海术业提供免费产品图纸、提供最经济实惠的产品搭建方案,支持视频验厂,所有铝制品均支持定制,如果您有需求,欢迎咨询厂家销售经理
咨询热线13788901550(微信同号)尹经理。

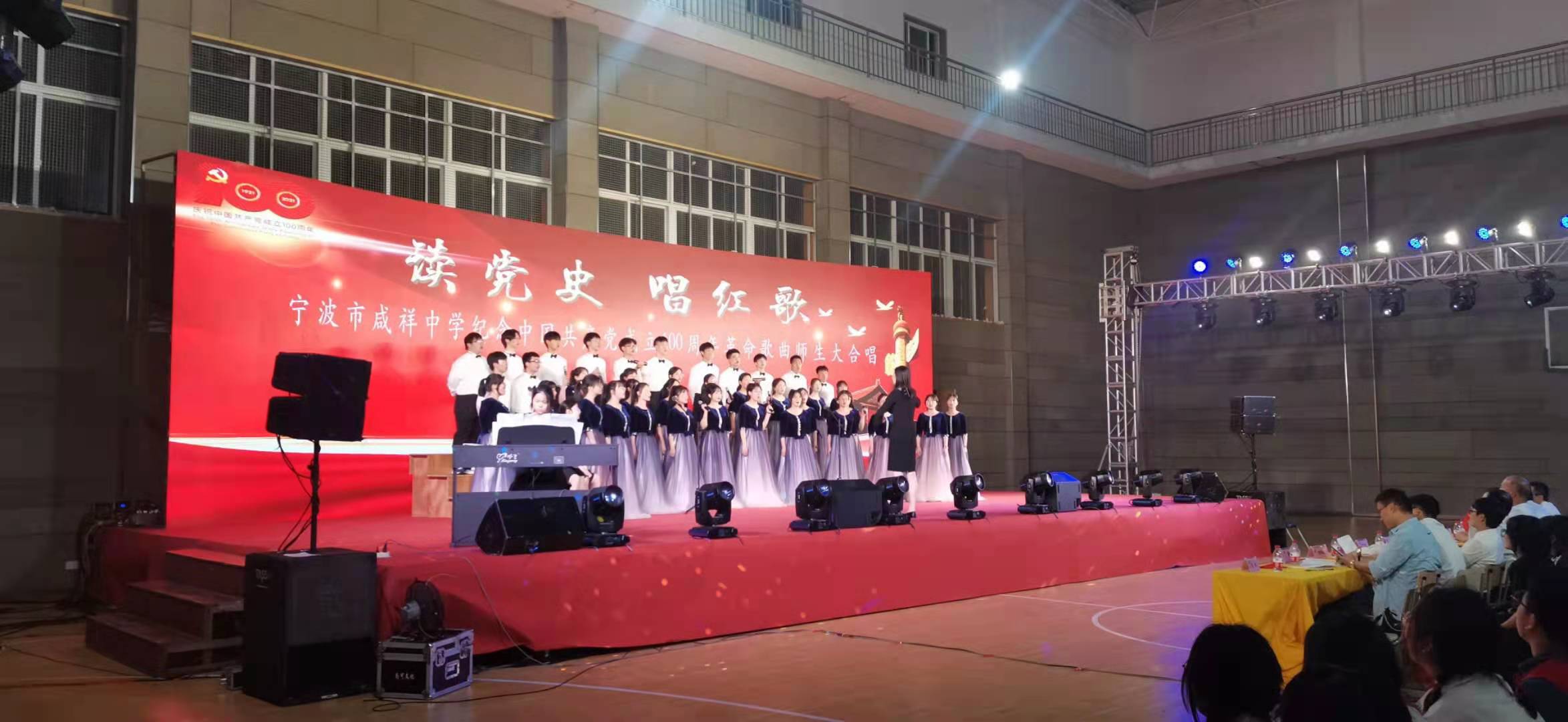

图一

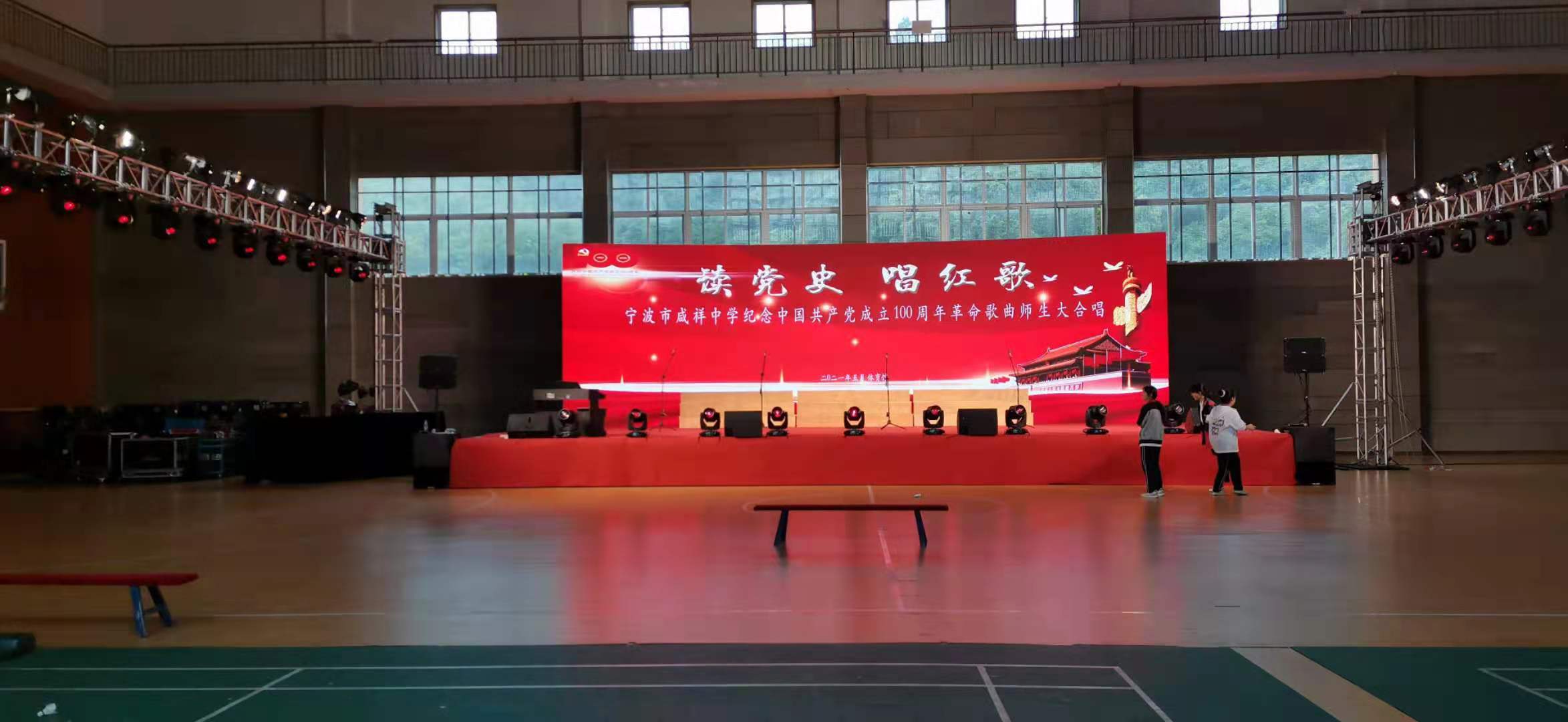

图二
